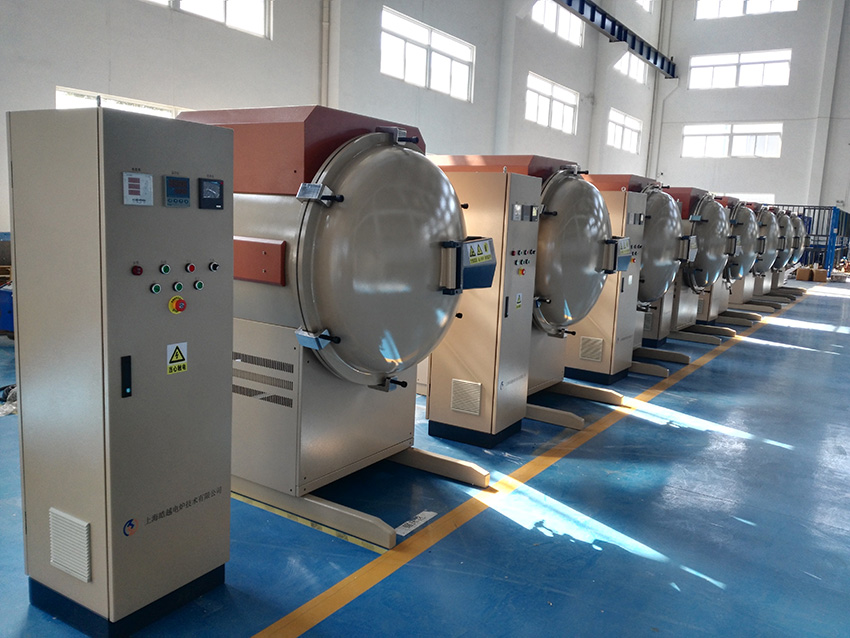

氢气炉按结构可分为立式及卧式两种,其中立式又分为钟罩升降式与底部托盘升降式。炉体均采用水冷夹壁结构,外层为碳钢,内层为优质不锈钢。卧式系列为单开门结构、外加热方式。
氢气炉按温度又分高温氢气炉(HHF)和中温氢气炉
(MHF)两种,其中高温氢气炉用于粉末冶金烧结及陶瓷金属化工艺,中温氢气炉用于焊接、退火、去气、脱脂、净化等工艺。用户完全可以根据工艺需要提出氢气炉的高温度指标。
氢气炉按加热方式又分为内加热式和外加热式两种。内加热式为隔热层内设置加热器,加热器直接加热工件。外加热式为加热器设置在一个耐高温合金制成的炉膛之外,加热器通过炉膛膛壁间接加热工件,使工件不再受加热材料、保温材料产生的挥发物的污染,而且允许在任何保护气氛下(包括易燃、易爆、毒性气体、腐蚀性气体)对工件进行热处理、热加工,其高温度受炉膛材料的限制。
加热器有钨丝、钼丝(带、棒)、石墨棒等多种结构可供选择,外加热式采用普通电热丝,取决于用户要求的高温度。加热器分布方式有四面加热型和全方位加热两种,确保用户对炉内温度的均匀性的要求。
加热保温室有全金属型及复合型两种可供选择,全金属型由耐热不锈钢与钼屏组成,复合型采用耐热不锈钢、钼屏与碳毡、莫来石纤维或硅酸铅纤维组成。这取决于用户的工艺条件和对工艺环境的要求。
对大容量氢气炉配有外循环快速冷却系统,以提高降温速度。
对大容量的、采用复合型保温层的氢气炉,可选配真空泵,保证将炉内空气快速抽空。
温度控制采用进口智能温控仪,能实现升温、恒温、降温的自动控制功能,具有工艺曲线存储功能,可存储多条不同的工艺曲线,具有升降温度可调及准确的时钟功能,可以同时显示实际温度和设定温度等多种参数,具有PID参数自运算及掉电保护功能。
具有完善的报警功能和保护防爆措施。
配有进口多点记录仪,可记录全部工艺过程的压力、温度等工艺曲线,便于工艺分析、质量监控及生产管理。
整个工艺过程控制采用进口可编程序控制器(PLC)完成,全部动作均采用联锁保护,具有手动及自动两种工作方式。用户可以选择全手动方式,也可以选择工控机群控多台的方式。
主要技术参数
编号 |
H2MO13 |
产品型号 |
VHHmo-20/20/30-1300 |
最高设计温度( ℃ ) |
1300 |
加热元件 |
高纯钼带 |
加热功率(kW) |
40 |
冷态极限真空度( Pa ) |
6.7x10-3Pa(空炉、冷态、经净化) |
测温元件 |
钨铼热电偶 |
升温速率 |
1~20℃/min |
温度均匀性 |
±5℃(5点测温,恒温区1000℃保温1h后检测) |
炉膛尺寸(mm) |
200x200x300(WxHxD) |
可充气氛 |
氢气/氮氢混合气 |
设备外形尺寸( mm ) |
1425x1550x1850mm(DxWxH) |
