【皓越百科】什么是真空炉？真空炉的原理及结构介绍

　　一、什么是真空炉？

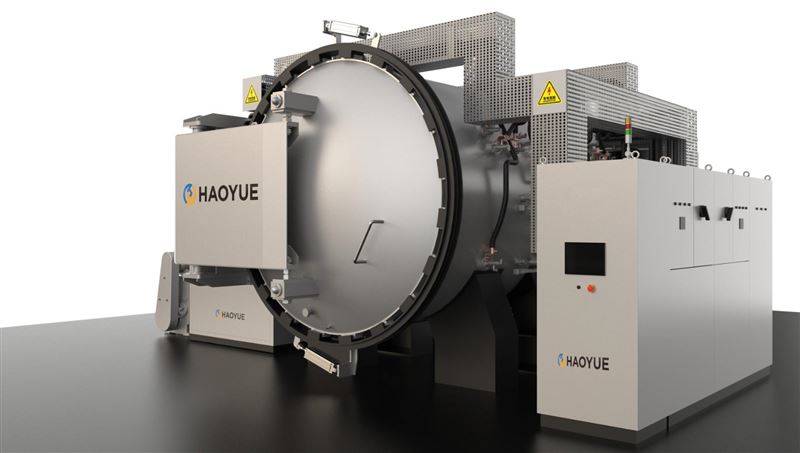

　　​​真空炉（Vacuum Furnace）​​是一种在​​真空环境或受控气氛条件下​​进行​​加热、热处理、烧结、熔炼、退火等工艺​​的工业加热设备。其最大特点是炉腔内部能够达到并维持​​低于大气压的真空状态​​，或者充入特定的​​保护性气体（如氩气、氮气等）​​，以避免材料在高温下与氧气、水蒸气等发生反应，从而保证产品的纯度、表面质量和性能。


　　广泛应用于​​金属材料、陶瓷、电子器件、航空航天、新能源、科研实验​​等领域，特别适用于对​​材料氧化敏感、需要在无氧或洁净环境下处理​​的工艺。

　　二、基本工作原理


　　真空炉的核心工作原理可以概括为：


　　在​​密闭的炉腔内​​，通过​​真空泵系统将空气抽出，使炉内气压降至低于大气压（通常可达 10⁻³ ~ 10⁻⁶ Pa 的高真空）​​，或者​​充入一定量的惰性气体（如氩气）​​，然后通过​​电加热（电阻加热、感应加热等）方式​​对炉内物料进行​​均匀加热​​，实现热处理、烧结、熔炼等目的。


　　关键要素包括：


　　​​真空环境​​：


　　通过机械泵、分子泵、扩散泵等组成的​​真空系统​​，将炉腔抽至所需的低气压状态。


　　真空状态可防止材料在高温下的​​氧化、脱碳、污染、挥发​​等问题。


　　不同工艺对真空度要求不同，比如：


　　一般真空热处理：10⁻¹ ~ 10⁻³ Pa


　　高真空熔炼或镀膜：10⁻³ ~ 10⁻⁶ Pa


　　​​加热方式​​：


　　最常见的是​​电阻加热（电热元件加热）​​，如钼丝、钨丝、石墨发热体等。


　　还可采用​​感应加热（电磁感应）​​，适用于金属熔炼等。


　　加热温度范围广泛，从几百摄氏度到超过 ​​2000°C、甚至3000°C​​(如石墨或钨发热体)。


　　​​炉体结构与密封​​：


　　炉体必须具备良好的​​密封性、耐高温、耐腐蚀、保温性能​​。


　　采用​​不锈钢、合金、陶瓷、石墨等材料​​，确保高温真空条件下不变形、不漏气。


　　​​温度控制与监测​​：


　　使用​​热电偶（如钨铼热电偶、铂铑热电偶）​​或红外测温等方式实时监控温度。


　　通过​​PID 控制器或智能温控系统​​精准控制加热速率与保温时间。


　　三、主要结构组成


　　一个典型的真空炉主要由以下几个核心部分组成：


　　1. ​​炉体（真空室）​​


　　是放置被加热物料的​​密闭容器​​，也是实现真空和加热的核心空间。


　　材质通常为​​不锈钢、钼、钨、石墨或陶瓷​​，根据温度与工艺要求选择。


　　设计有​​观察窗（可选）、加热腔、冷却夹套、进出料口、法兰接口​​等。


　　2. ​​加热系统​​


　　提供热源，使炉内物料升温到目标温度。


　　常见加热方式：


　　​​电阻加热​​：使用电热丝(如钼丝、钨丝、石墨棒/板)作为发热体。


　　​​感应加热​​：通过高频/中频电磁场在金属炉料中产生涡流加热(适用于金属熔炼)。


　　发热体布置方式多样，如​​四周环绕、上下分布、直接接触（如石墨坩埚）​​等，以实现​​均匀加热​​。


　　3. ​​真空系统​​


　　用于将炉腔抽至并维持所需的真空度。


　　主要组件包括：


　　​​机械泵（前级泵）​​：如旋片泵、滑阀泵，用于初步抽真空。


　　​​扩散泵 / 分子泵（高真空泵）​​：用于获得更高真空度(可达 10⁻⁶ Pa)。


　　​​真空阀门、管道、真空计（如皮拉尼计、电离规）​​：控制气流、监测真空度。


　　4. ​​温控系统​​


　　包括​​温度传感器（热电偶）​​、​​温控仪 / PLC 控制系统​​。


　　实现对加热温度的​​精确控制、程序升温、保温与冷却控制​​。


　　可实现​​多段程序控温、数据记录与远程监控​​。


　　5. ​​冷却系统​​


　　在工作时发热体与炉壳会变得很热，因此需要有效的冷却。


　　常见方式：


　　​​水冷系统​​：对炉壳、真空管道、电极等进行循环水冷却。


　　​​风冷（辅助）​​：部分低温或小型设备采用风冷散热。


　　冷却系统是保障设备长期稳定运行的关键。


　　6. ​​进出料系统（根据类型不同）​​


　　手动或自动装料/取料。


　　有的真空炉配有​​真空锁、进料室（load lock）、推拉装置​​，实现​​连续生产或避免频繁破真空​​。


　　四、分类(按用途/结构/功能)


类型	说明	应用举例
​​真空热处理炉​​	用于金属材料的真空退火、淬火、回火、时效等	工具钢、模具钢、钛合金、高速钢等热处理
​​真空烧结炉​​	用于粉末冶金、陶瓷、硬质合金等材料的高温烧结	碳化钨、金属陶瓷、先进陶瓷材料
​​真空熔炼炉​​	用于高纯金属、特种合金的熔炼与铸造	钛、锆、镍基合金、稀土金属等
​​真空钎焊炉​​	在真空下进行精密钎焊，避免氧化	航空航天、电子器件连接
​​真空蒸馏炉 / 真空碳化炉 / 真空还原炉​​	用于材料提纯、分解、碳化、还原等特殊工艺	锂电池材料、石墨烯、半导体
​​实验型真空炉​​	小型、多用途，用于科研、教学、新材料开发	高校、研究所新材料实验



　　五、主要优点


　　​​避免氧化与污染​​：真空环境隔绝氧气与水汽，防止材料表面氧化、脱碳，保持材料纯净。


　　​​温度均匀性好​​：良好的加热设计使炉内温度分布均匀，提高产品质量。


　　​​工艺可控性强​​：真空度、温度、时间等参数高度可控，适合精密工艺。


　　​​适应特殊材料​​：适合处理钛、锆、钽、铌等活泼金属及先进陶瓷、复合材料。


　　​​提升产品性能​​：如提高硬度、强度、耐磨性、耐腐蚀性、疲劳寿命等。


　　六、应用领域


　　​​航空航天​​：钛合金、镍基高温合金零部件的热处理与焊接


　　​​能源领域​​：核工业材料、锂电池正负极材料、光伏材料


　　​​机械制造​​：模具、刀具、轴承钢的真空热处理


　　​​电子工业​​：半导体器件封装、钎焊、陶瓷基板烧结


　　​​冶金与新材料​​：稀有金属熔炼、纳米材料、碳材料制备


　　​​科研与实验​​：新材料、相变研究、真空冶金实验


　　七、小结




项目	说明
​​定义​​	在真空或保护气氛下进行加热处理的工业炉
​​核心特点​​	无氧化、高纯度、温度均匀、工艺精密
​​工作原理​​	抽真空 + 加热（电阻/感应）+ 控温 + 冷却
​​主要结构​​	炉体、加热系统、真空系统、温控、冷却系统等
​​应用领域​​	航空、航天、军工、能源、电子、冶金、科研等
​​优势​​	避免氧化、控制精准、适应材料与工艺
