真空烧结炉的结构及原理

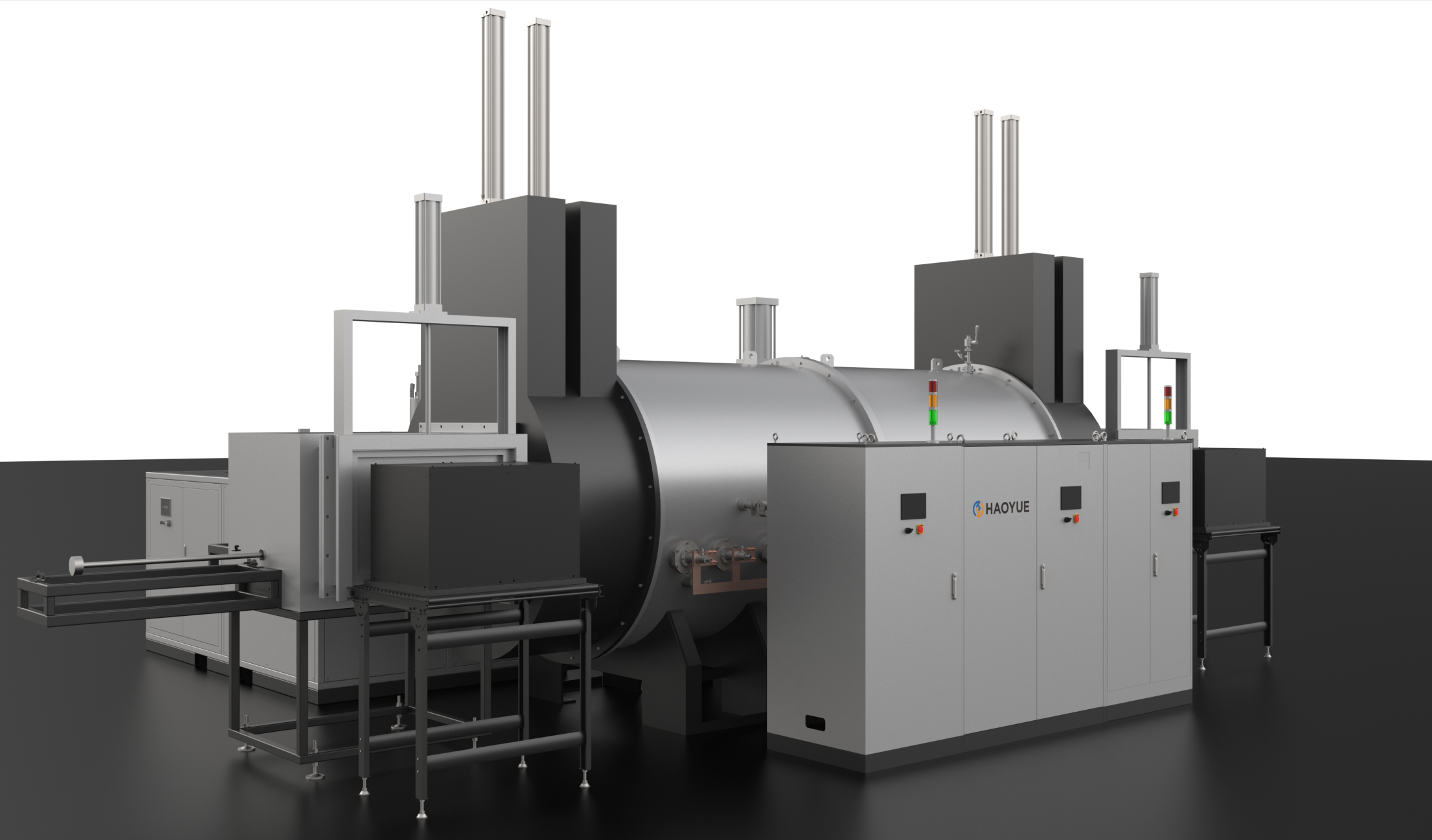

　　一、什么是真空烧结炉？


　　真空烧结炉是一种在真空或保护气氛条件下，通过加热使粉末冶金材料(如金属、陶瓷、硬质合金等)致密化、形成具有一定强度和性能的烧结体的专用热工设备。


　　它广泛应用于：


　　• 硬质合金(如钨钢、钴基合金)烧结


　　• 陶瓷(如氧化锆、氮化硅)烧结


　　• 磁性材料、电子材料烧结


　　• 金属粉末、复合材料的高温致密化处理


　　二、真空烧结炉的基本工作原理


　　1. 烧结的定义


　　烧结是指：将粉末或压坯在低于主要成分熔点的温度下加热，通过颗粒间的扩散、粘结、流动等机制，使材料致密化、晶粒生长，最终形成具有高强度和一定功能的块体材料的过程。


　　2. 为什么要用真空环境？


　　在真空或控制气氛(如氩气、氮气)下烧结，可以：


　　• 避免材料在高温下氧化、脱碳、污染；


　　• 减少气孔、气泡等缺陷，提高材料致密度和力学性能；


　　• 促进合金元素均匀分布与扩散，提高组织稳定性；


　　• 适用于对气氛敏感的材料(如钛、锆、稀土材料等)。

　　三、真空烧结炉的主要结构组成


　　真空烧结炉通常由以下几大系统构成：


　　1. 炉体(真空腔体)


　　• 是设备的核心容器，一般为双层水冷结构，内层为耐高温炉膛，外层通水冷却；


　　• 材质常用不锈钢，内壁可根据需要衬有绝热材料(如氧化铝纤维、石墨毡)；


　　• 炉膛内部可放置坩埚、模具、支架等，用于承载待烧结物料；


　　• 炉体设有观察窗(可选)、测温口、真空接口、电极引入孔等。


　　2. 真空系统


　　用于将炉腔抽至高真空或超高真空状态，以保证烧结过程不受气体干扰。


　　主要组成：


　　• 机械泵(前级泵)：用于初步抽气，达到低真空；


　　• 罗茨泵(增压泵)：提高抽速，进一步降低压力；


　　• 分子泵(高真空泵)：用于获得高真空(可达10⁻⁶ Pa甚至更高)；


　　• 真空阀门、管路、真空计(电离计、皮拉尼计等)：控制与监测真空度；


　　• 捕集器/冷阱：防止油气返流污染炉腔。


　　3. 加热系统


　　负责提供烧结所需的高温环境，常见加热方式包括：


　　(1)电阻加热(常见)


　　• 使用高熔点、高抗氧化的发热体，如：


　　• 石墨发热体(常用，高可达2800°C以上)


　　• 钼丝/钨丝发热体(适用于中高温，1500~2400°C)


　　• 钨钼合金、碳化硅等


　　• 发热体布置在炉膛四周或顶部，通过辐射传热加热炉内物料。


　　(2)感应加热(少数特殊炉型)


　　• 利用交变电磁场在导体(如金属物料)中产生涡流发热；


　　• 适用于特定导电材料，但相对较少用于传统粉末烧结。


　　4. 温控系统


　　• 通过热电偶(如钨铼热电偶，可耐高温)实时监测炉内温度；


　　• 配合PID智能温控仪或PLC控制系统，精确控制升温速率、烧结温度、保温时间等工艺参数；


　　• 温度控制精度通常可达 ±1°C ~ ±5°C，满足高精度烧结需求。


　　5. 气氛控制系统(可选)


　　虽然叫“真空”烧结炉，但很多情况下并非真空，而是在低气压或充入保护气体(如氩气、氮气)的条件下工作，以避免材料氧化。


　　• 可配置气体充气系统，在烧结前或后通入惰性气体或还原性气体；


　　• 设有进气阀、排气阀、压力表等控制气体流量与炉内压力；


　　• 有些炉型支持真空—充气—真空循环工艺，优化烧结效果。


　　6. 冷却系统


　　由于烧结温度高，炉体及发热体在停炉后需有效冷却，以防材料变形或损坏。


　　• 双层水冷炉壳：外壁通循环冷却水，带走热量；


　　• 水冷电极、水冷夹具：保护电气连接与工装；


　　• 冷却水循环系统：包括水泵、水箱、过滤器、水温监控等；


　　• 若为快速冷却工艺，部分炉型可支持气冷(如氩气吹扫)或油冷辅助。


　　7. 装料系统 / 工装夹具


　　• 包括坩埚、模具、支架、托板等，用于装载粉末压坯或烧结件；


　　• 材质根据温度与工艺选择，如石墨坩埚、氧化铝坩埚、金属模具等；


　　• 工装设计需考虑热膨胀、导热性、气氛兼容性等因素。


　　四、真空烧结炉的工作流程(简要)


　　1. 装料：将待烧结的粉末压坯或成型体放入坩埚/模具，置于炉内；


　　2. 关闭炉门 & 密封：确保炉腔密闭；


　　3. 抽真空：开启真空系统，将炉内压力降至目标值(如10⁻² ~ 10⁻⁶ Pa)；


　　4. 升温：接通电源，发热体加热，按设定程序逐步升温至烧结温度(通常为1000°C ~ 2400°C，视材料而定)；


　　5. 保温：在目标温度下恒温一定时间，使材料充分致密化；


　　6. 冷却：停止加热，炉体自然冷却或强制冷却至安全温度；


　　7. 出炉：待炉内温度与环境接近后，破真空(如需要)，取出烧结件。


　　五、真空烧结炉的主要特点


特点	说明
无氧化烧结​	真空或保护气氛下防止材料氧化，提高纯度与性能
高致密化​	有利于颗粒重排、扩散，提高材料密度与强度
成分均匀​	促进合金元素均匀分布，适合多元材料体系
温度控制精准​	实现复杂烧结工艺（如分段升温、保温、降温）
适应性强​	可烧结金属、陶瓷、复合材料、硬质合金等
工艺灵活​	支持真空烧结、气氛烧结、分压烧结等模式



　　六、常见真空烧结炉类型(按应用/结构区分)


类型	说明
真空电阻烧结炉（最常见）​	采用石墨或金属发热体，适用于大多数金属/陶瓷烧结
真空感应烧结炉​	利用电磁感应加热，适用于导电材料，较少用于粉末烧结
连续式真空烧结炉​	适合工业化大批量生产，如硬质合金烧结线
小型实验真空烧结炉​	用于科研、材料开发，结构紧凑，控温精准
高压真空烧结炉（热等静压类）​	结合高压气体，实现更高致密化（如HIP工艺）



　　七、总结


　　✅ 真空烧结炉核心价值：


　　在真空或受控气氛环境中，通过精准控温与高纯度加热，使粉末材料经历物理化学变化，达到高致密、高性能、高纯度的烧结目的，是粉末冶金、先进陶瓷、电子材料等领域的关键设备。
