真空烧结炉工作原理深度拆解：从抽真空到高温致密的全程解析

　　真空烧结炉是粉末冶金、硬质合金、陶瓷材料等领域实现高性能材料制备的核心装备之一。它通过“真空环境 + 高温加热”的组合作用，使粉末颗粒在低于熔点的温度下通过扩散、流动等机制实现致密化与性能提升。下面，我们将从原理、结构、工作流程及关键技术参数等多个维度，对真空烧结炉的运行机制进行深度拆解。

　　一、什么是真空烧结？


　　真空烧结(Vacuum Sintering)是在真空环境下对粉末材料进行加热，使颗粒间发生粘结、扩散、再结晶等固相反应，从而提升材料致密度、强度与性能的工艺过程。其优点是：


　　避免氧化、氮化等不良反应


　　提高材料纯度与组织均匀性


　　适用多种难熔金属及陶瓷材料

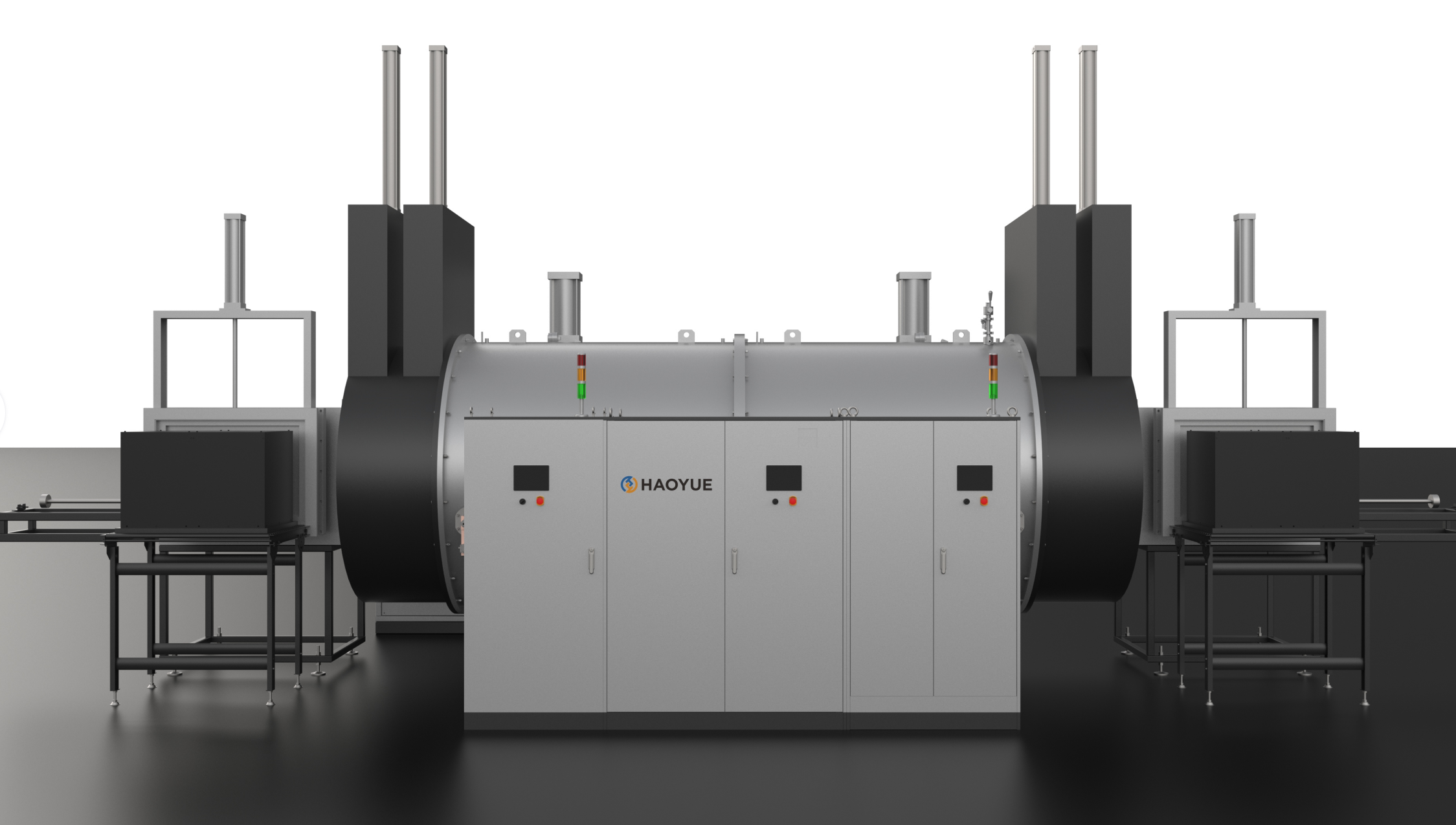

　　二、真空烧结炉的基本结构


　　一台典型真空烧结炉通常包括以下组成部分：


　　真空系统：由真空泵、真空计、阀门等组成，用于快速抽除炉内空气，维持低气压环境(通常为10⁻¹～10⁻³ Pa)。


　　加热系统：包括发热体(如石墨、钼、钨丝等)、电源及控温系统，实现高温加热(可达1600～2200℃)。


　　保温系统：采用多层隔热屏(如钼屏、石墨毡)减少热量损失，提高能效。


　　炉体结构：耐高温、耐压的不锈钢炉壳，具备良好密封性与安全保护装置。


　　控制系统：集成PLC或DCS系统，可精确控制抽真空、升温、保温、冷却全过程。


　　冷却系统：用于烧结完成后快速降温，通常采用惰性气体(如氩气、氮气)循环冷却。


　　三、真空烧结全过程解析


　　真空烧结炉的工作过程可以概括为五个关键阶段：


　　装料与密封


　　将粉末压制成型的坯体放入烧结盘或烧结舟中，送入炉膛；


　　关闭炉门，启动真空密封程序，确保炉内气密性。


　　抽真空阶段


　　启动机械泵与分子泵组合系统，将炉内气压由大气状态逐步抽至工艺所需真空度(如10⁻² Pa)；


　　抽真空可有效排除炉内氧气、水汽等杂质气体，防止材料氧化。


　　升温与烧结阶段


　　在真空环境中，按预设程序逐步升温至目标温度(如1300～2000℃)；


　　粉末颗粒表面原子发生扩散，形成“颈部”连接，材料逐渐致密化；


　　烧结温度和时间取决于材料种类及性能目标。


　　保温阶段


　　在设定温度下保持一定时间(如30分钟～数小时)，确保烧结充分完成；


　　通过控制系统实时监测温度分布，保证炉内温度均匀性。


　　冷却与取出


　　停止加热后，通入高纯惰性气体(如氩气)进行强制冷却；


　　冷却速度可调节，避免热应力导致工件开裂；


　　冷却至安全温度后，破真空，取出成品。


　　四、关键技术参数与控制要点


　　真空度控制：


　　真空度直接影响材料纯度与防氧化能力；


　　不同材料对真空度要求不同，如钨钼需更高真空级别。


　　升温速率与温度均匀性：


　　过快升温可能导致开裂或变形；


　　温度场不均匀会影响烧结质量，需优化发热体与隔热屏结构。


　　冷却速率控制：


　　冷却过快易产生内应力；


　　冷却过慢则影响生产效率，需在质量与效率间平衡。


　　气氛控制(可选)：


　　部分工艺需在真空基础上引入特定气氛(如氢气、氮气)以实现还原、渗碳等功能。


　　五、典型应用材料


　　金属粉末：钨、钼、钽、钛及其合金


　　硬质合金：WC-Co、TiC-Ni等


　　陶瓷材料：氧化铝、氮化硅、碳化硅


　　电子材料：MLCC介质、磁性材料


　　六、常见问题与优化方向


　　问题：烧结体致密度不足


　　原因：温度偏低、保温时间不足、真空度不够


　　对策：提高烧结温度、优化曲线、加强真空系统维护


　　问题：工件氧化或变色


　　原因：真空泄漏、冷却气氛不纯


　　对策：检查密封性、使用高纯惰性气体


　　问题：炉内温度不均匀


　　原因：发热体布局不合理、隔热屏老化


　　对策：优化热场设计、定期更换隔热材料


　　结语：


　　真空烧结炉通过精确控制真空度、温度与时间，实现对粉末材料的高性能转化。其工作原理看似简单，实则涉及热力学、材料科学、真空技术等多学科交叉。掌握其运行机理与关键控制点，不仅能提升产品质量，还能延长设备寿命、降低能耗，是现代制造的技术支撑。
