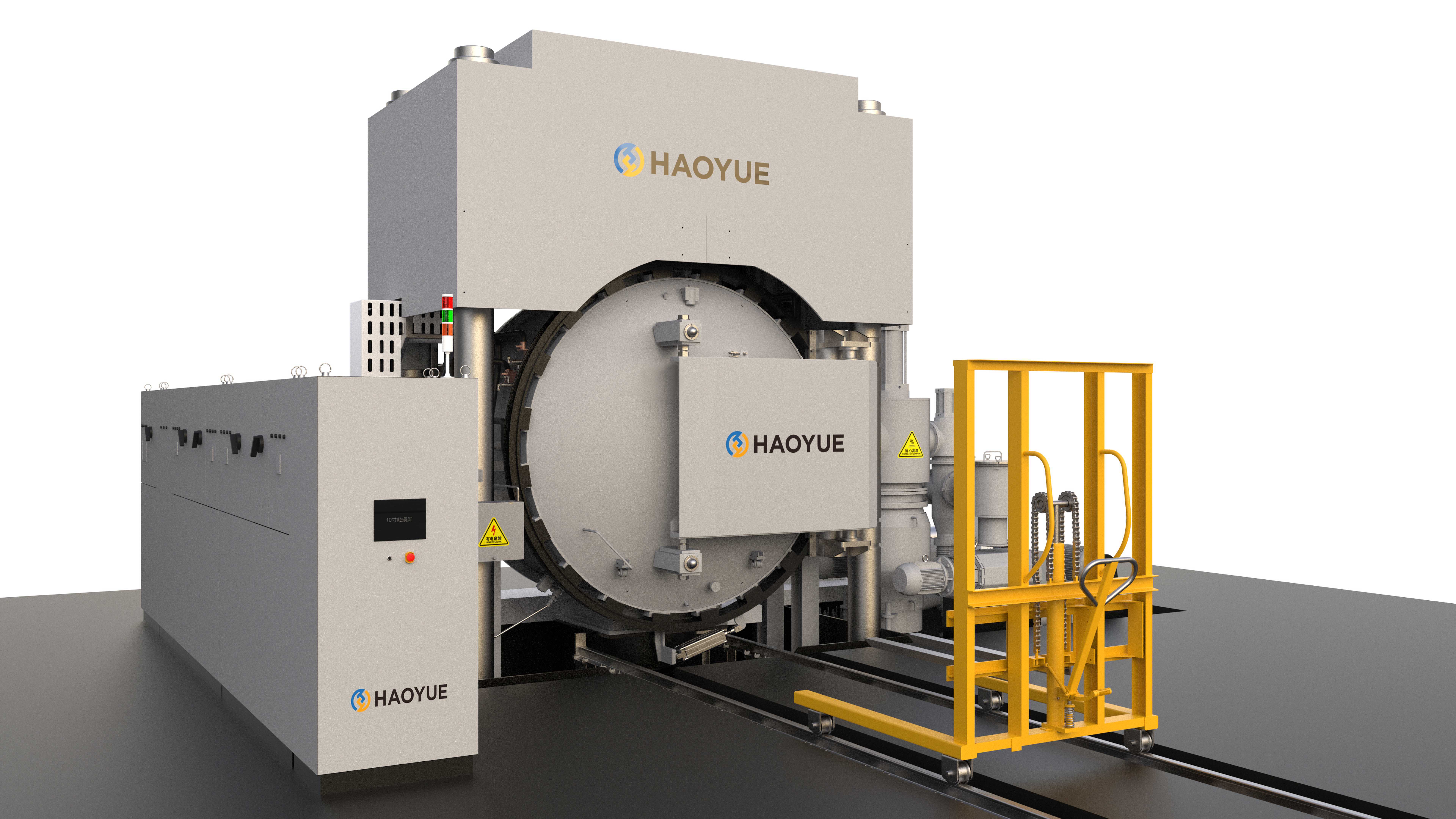

　　真空扩散焊炉的工作原理及其在材料连接中的应用


　　摘要


　　真空扩散焊炉是一种实现固态材料连接的精密热压设备，其核心在于利用高温和外力，促使待焊工件的洁净表面在真空环境下通过原子扩散实现冶金结合。与传统的熔化焊或钎焊不同，扩散焊过程不发生宏观的液相流动，从而能最大限度地保留母材的原始性能，并实现对复杂结构、异种材料及特殊性能材料的高质量连接。本报告将深入剖析真空扩散焊炉的“温度-压力-时间-真空度”​ 四要素协同作用的工作原理，并系统探讨其在航空航天、新能源、电子电力、特种制造等领域中对难焊材料、异种材料、复杂构件进行高可靠性连接的独特优势与应用实例，揭示其作为先进制造技术核心装备的战略价值。


　　1. 引言


　　随着现代科技的飞速发展，对材料性能的要求日益苛刻，单一材料往往难以满足工程需求。将两种或多种具有不同优异性能的材料(如高强度与低密度、高导电性与耐高温)连接成一个整体，成为突破材料性能瓶颈的关键途径。然而，传统的焊接方法在面对高活性金属（如钛、锆）、陶瓷、单晶材料、异种金属（如铜与钢）​ 以及具有复杂几何形状的构件时，常常面临巨大挑战：或产生脆性金属间化合物，或引起热应力开裂，或无法实现均匀可靠的连接。


　　真空扩散焊技术应运而生，它被誉为“固态焊接”，能够在避免熔化缺陷和不相容性的前提下，实现近乎“天衣无缝”的连接，为先进装备制造提供了解决方案。


　　2. 真空扩散焊炉的工作原理：四要素的协同作用


　　真空扩散焊是一个复杂的物理冶金过程，其成功实施依赖于温度（T）、压力（P）、时间（t）和真空度（Vacuum）​ 四个核心工艺参数的精密协同控制。其本质是通过创造一个纯净和活跃的环境，促使原子跨越界面进行迁移和键合。


　　图1：真空扩散焊过程示意图

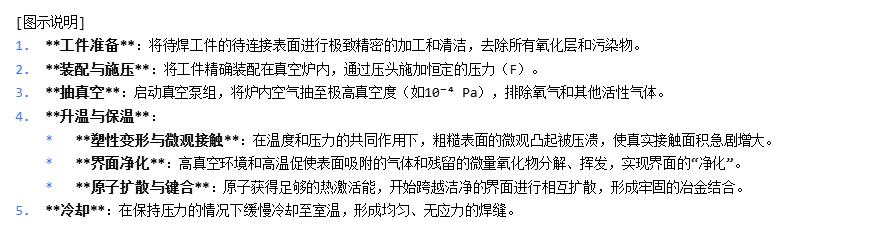

　　各要素的具体作用机理如下：


　　1. 温度（Temperature）：


　　作用：温度是驱动扩散过程的原动力。它决定了原子的热运动能力和扩散系数。温度越高，原子活动能力越强，扩散速度越快，越容易形成牢固的结合。


　　影响：但温度过高会引起晶粒粗化、母材性能下降，甚至导致某些材料熔化或产生有害的液相。因此，温度通常选择在0.5 - 0.8倍母材熔点（Tm，单位为绝对温度K）​ 的范围内。


　　2. 压力（Pressure）：


　　作用：压力主要起到两个关键作用：


　　宏观塑性变形：破坏待焊表面的微观不平度，使实际接触面积从最初的1%​ 以下迅速增加到100%，为原子扩散提供连续的通道。


　　促进微观塑性变形：即使在远低于宏观屈服强度的应力下，高温也能使接触点的材料发生蠕变和扩散蠕变，进一步增加接触面积和消除界面孔洞。


　　影响：压力过小，界面接触不充分；压力过大，则可能引起工件变形、晶粒粗大或产生裂纹。压力值需根据材料硬度、表面状态和温度综合选定。


　　3. 时间（Time）：


　　作用：时间是保证扩散过程充分完成的必要条件。扩散是一个随时间平方根增长的渐进过程。足够的时间能让原子有足够的距离进行迁移，使界面处的孔洞(显微空洞)通过“Ostwald熟化”机制逐渐收缩、消失，最终实现的冶金结合。


　　影响：保温时间过短，扩散不充分，接头强度不足；时间过长，则生产效率低下，且可能因晶粒长大和表面元素挥发导致性能劣化。

　　4. 真空度（Vacuum）：


　　作用：真空环境是界面净化和过程保护的基石。


　　防止氧化：高真空排除了氧气，防止高温下活泼金属(如Ti, Al, Zr)的再次氧化，确保界面洁净。


　　去除挥发物：有利于工件表面吸附的水分、油脂等挥发性杂质的去除。


　　防止污染：避免了空气中的灰尘、杂质颗粒对洁净界面的污染。


　　影响：真空度不足，净化效果差，界面易形成氧化膜阻碍扩散，导致焊接失败。


　　现代真空扩散焊炉通过PLC或计算机控制系统，将这四个参数进行精确编程和联动控制，确保每一次焊接过程的高度重现性。


　　3. 在材料连接中的关键应用领域


　　真空扩散焊炉的独特优势使其在众多领域成为连接手段。


　　3.1 航空航天工业：连接梦想与现实的纽带


　　应用：制造发动机叶片、燃烧室、火箭燃料贮箱、卫星结构件等。


　　典型案例：


　　涡轮叶片：将具有优异高温蠕变性能的单晶合金叶片与具有良好导热性的多晶合金基体连接起来，以优化叶片的导热性能和结构强度。


　　钛合金构件：连接复杂的钛合金框架和蒙皮结构，实现减重和整体化制造。


　　异种金属连接：连接铝合金与不锈钢，兼顾轻量化和高强度需求。


　　3.2 新能源领域：构建高效能量系统的骨架


　　应用：制造燃料电池、锂电池、太阳能热发电系统。


　　典型案例：


　　固体氧化物燃料电池（SOFC）：将不同导电层(如Ni-YSZ阳极、YSZ电解质、LaSrMnO₃阴极)进行多层、大面积扩散焊，形成致密、无泄漏的电堆。


　　锂电池：连接铜箔与铝箔集流体，或连接极耳与盖板，要求连接电阻低、强度高且不损伤电芯。


　　热交换器：连接不锈钢或高温合金板材，制造用于光热发电的高效、耐腐蚀换热器。


　　3.3 电子电力工业：实现高密度与高可靠性的集成


　　应用：制造散热器、功率模块、真空电子器件、引线框架。


　　典型案例：


　　IGBT功率模块：将硅芯片与铜底板进行大面积扩散焊，实现极低的热阻和优异的散热性能，是新能源汽车电控系统的核心。


　　真空开关管：连接无氧铜触头与陶瓷外壳，要求高气密性和高强度。


　　LED封装：连接陶瓷基板与金属热沉，提升散热效率，延长LED寿命。


　　3.4 特种制造与异种材料连接


　　应用：制造医疗器械、刀具、工具模具、复合材料构件。


　　典型案例：


　　陶瓷与金属连接：连接氧化铝、碳化硅等工程陶瓷与金属(如Kovar合金)，用于制造激光晶体封装、耐磨工具和生物医学植入物。


　　金刚石与金属：将人造金刚石刀片焊接到硬质合金基体上，制造超硬材料刀具。


　　复合材料连接：连接碳纤维增强复合材料(CFRP)与金属，实现轻量化车身和航空器结构。


　　4. 结论与展望


　　真空扩散焊炉通过其独特的固态扩散连接机理，突破了传统焊接技术在材料与结构上的诸多限制，为现代工业提供了一种近乎材料连接方案。其价值不仅在于制造出高强度的接头，更在于能够保留母材性能、实现复杂结构整体化、连接异种材料，从而创造出单一材料无法实现的、具有全新功能的产品。


　　展望未来，该技术将朝着以下几个方向发展：


　　复杂构件整体化制造：与增材制造(3D打印)结合，实现更大、更复杂的整体构件一次成型，减少零件数量和装配工序。


　　超高温与活性材料连接：开发适用于更高温度(>1500°C)和更活泼材料(如铀、铍)连接的专用炉型和工艺。


　　智能化与过程监控：引入在线监测技术(如红外测温、声发射)，实时监控焊接过程，实现工艺的自适应优化和质量的智能判定。


　　降低成本与提高效率：通过工艺优化和设备改进，缩短周期，降低能耗，使这项先进技术能惠及更广泛的民用领域。


　　总而言之，真空扩散焊炉不仅是先进制造领域的“幕后英雄”，更是推动材料科学与技术边界不断拓展的核心引擎之一。
