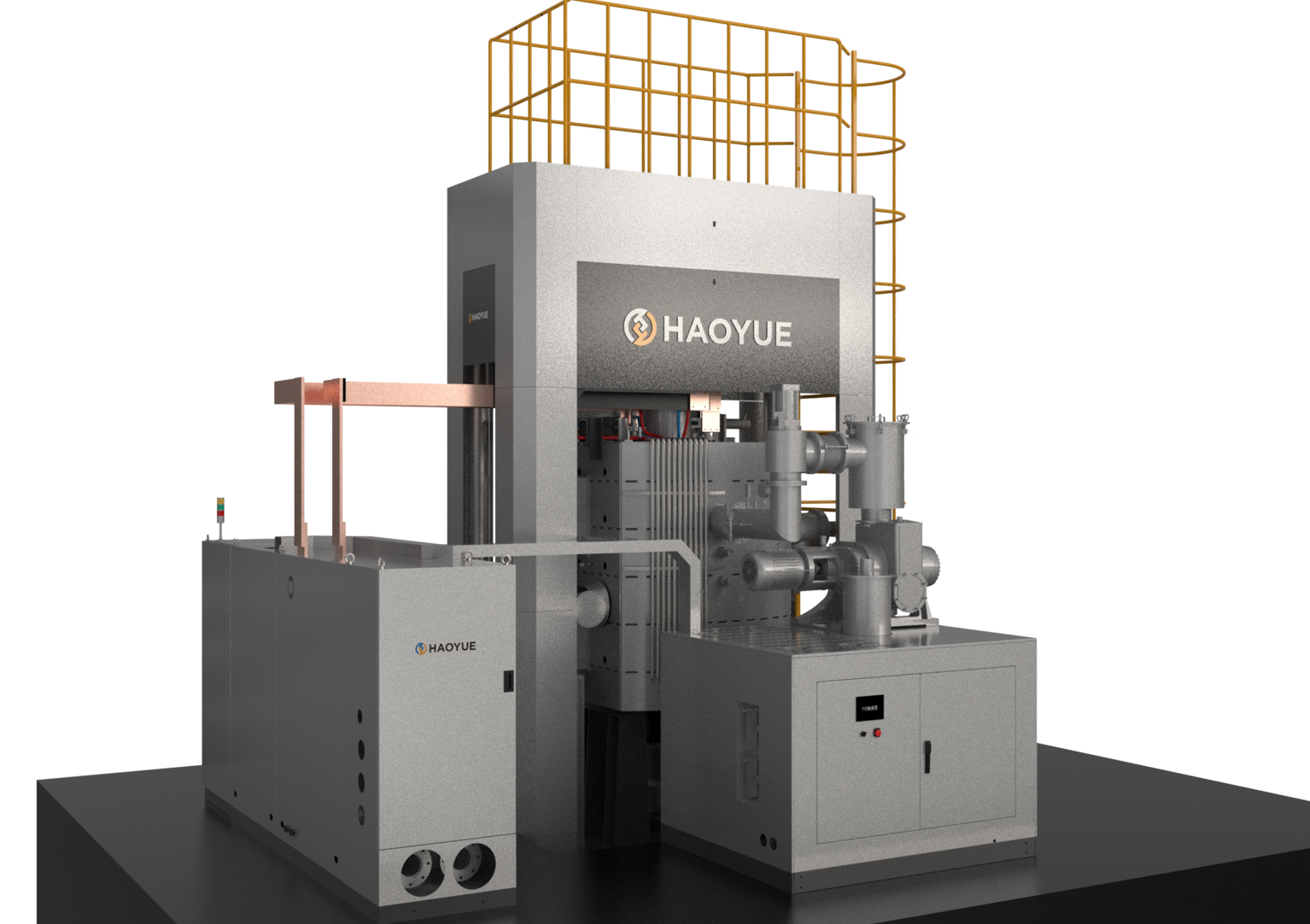

P系列真空热压炉(石墨加热)

简要描述:热压烧结炉是在真空(或其它气氛)条件下将材料热压成型的成套设备,主要采用电阻或感应加热,由油缸驱动的压头上下加压。在高温下,生坯固体颗粒的相互键联,晶粒长大,空隙(气孔)和晶界逐渐减少,通过物质的传递,其总体积收缩,密度增加,成为具有某种显微结构的致密多晶烧结体,从而将物料压制成形。高温、加压以及真空或气氛的同时作用显著提高产品的密度、硬度以及其它机械、电子、热学性能。

  • 更新日期:2025-03-17
  • 访  问  量:21104
  • 技术数据
  • 规格
  • 应用
  • 主要成分
  • 下载

设备简介

热压烧结炉是在真空(或其它气氛)条件下将材料热压成型的成套设备,主要采用电阻或感应加热,由油缸驱动的压头上下加压。在高温下,生坯固体颗粒的相互键联,晶粒长大,空隙(气孔)和晶界逐渐减少,通过物质的传递,其总体积收缩,密度增加,成为具有某种显微结构的致密多晶烧结体,从而将物料压制成形。高温、加压以及真空或气氛的同时作用显著提高产品的密度、硬度以及其它机械、电子、热学性能。

  1. 金属及陶瓷粉末的热压烧结
  2. 陶瓷 / 金属复合材料及金属间化合物制备
  3. 扩散焊接工艺的研究与开发
  4. / / / 碳化合物及其混合物的致密化热压烧结

产品特点

  1. 框架式四立柱支承结构,采用型材焊接,整体加工,保证设备的可靠性。
  2. 采用先进保温材料及隔热结构,导热系数低,保温效果好,即使在很高的温度下也能有效隔绝热量,节约能耗。
  3. 温度范围广,加热元件多种可选,例如高纯石墨、钼、钨、感应加热等,在合适的保护气氛中,温度可达 2300 ℃,可在2200℃长时间工作,可适应不同材料的热压烧结;
  4. 多样化真空系统配置,根据工艺选择不同等级的真空度;
  5. 设有充放气系统,既可以选择在真空环境中进行热压烧结,也可以选择在惰性气氛或还原气氛中进行热压烧结;
  6. 人性化配置,既可以手动操作,也可以实现智能操作;
  7. 一炉多用,可作为单纯的真空或气氛烧结炉使用;
  8. 立式侧出门出料,适合工业大批量生产;
  9. 室温-1600℃空炉平均升温速率≥10℃/min
  10. 单向加压、双向加压等,任意选择;
  11. 温度均匀性好:炉内温度均匀性为±5℃(5点测温,恒温区1000℃保温1h后检测);
  12. 压力精度高:采用伺服液压控制系统,压力精度为≤±1‰;
  13. 安全性能好:采用工控机HMI+PLC+PID压力传感控制,安全可靠;
  14. 密封性能好:动态压头均采用波纹管密封,确保不漏气。

产品规格

编号

产品型号

最大模套外径(mm)

温度均匀性

压力
()

加压方式

冷态极限真空度(Pa)

最高
工作温度()

炉膛内尺寸(直径x高)

P3VGR23

VVPgr-30/30-2300

Φ300×300

±5

100

单向加压 5/6.7X10-3 2000/2300 Φ400×400

P4VGR23

VVPgr-40/40-2300

Φ400×400

±5

200

双向加压

5/6.7X10-3

2000/2300

Φ500×500

P5VGR23

VVPgr-50/70-2300

Φ500×700

±5

300

双向加压

5/6.7X10-3

2000/2300

Φ600×900

P7VGR23

VVPgr-70/90-2300

Φ700×700

±5

600

双向加压

5/6.7X10-3

2000/2300

Φ800×1200

P8VGR23

VVPgr-80/80-2300

Φ800×800

±5

800

双向加压

5/6.7X10-3

2000/2300

Φ900×1500

P10VGR23

VVPgr-100/100-2300

Φ1000×1000 ±5

1500

双向加压

5/6.7X10-3

2000/2300

Φ1100×1700
